Jak przygotować wentylator do wyważania w łożyskach własnych i ocenić wynik korekty

Służby utrzymania ruchu w zakładach przemysłowych często przeprowadzają korektę rozkładu masy wirnika bezpośrednio na linii technologicznej. Taki zabieg minimalizuje czas przestoju całego układu produkcyjnego. Prace serwisowe bez demontażu zespołu napędowego wymagają precyzyjnego harmonogramu. Realizacja zadania w łożyskach własnych pozwala zachować oryginalne warunki pracy maszyny. Generuje to specyficzne wyzwania organizacyjne, które dotyczą głównie bezpieczeństwa i odpowiedniego rozmieszczenia aparatury pomiarowej.

Przygotowanie maszyny i montaż oprzyrządowania pomiarowego

Właściwa ocena stanu technicznego urządzenia wymaga odpowiednich kroków przygotowawczych. Najpierw należy całkowicie usunąć osady poprodukcyjne z łopat wirnika. Nagromadzone w trakcie eksploatacji zanieczyszczenia zmieniają rozkład masy maszyny. Skutecznie maskuje to rzeczywiste problemy z jej wyważeniem. Czyszczenie przeprowadza się przy pomocy narzędzi ręcznych lub bezpiecznych środków chemicznych. Należy zwrócić szczególną uwagę na równomierne usunięcie pyłu ze wszystkich elementów roboczych. Pominięcie tego kroku często skutkuje błędnym zdefiniowaniem początkowego wektora siły odśrodkowej.

Technicy weryfikują następnie stabilność mocowania wentylatora do fundamentów. Luźne śruby kotwiące lub wyeksploatowane podkłady wibroizolacyjne wprowadzają do układu drgania rezonansowe. Zaburza to odczyty amplitudowo-fazowe i utrudnia postawienie precyzyjnej diagnozy. Zespół serwisowy sprawdza moment dokręcenia mocowań, ocenia sztywność konstrukcji wsporczej oraz weryfikuje stan ram ułożyskowania.

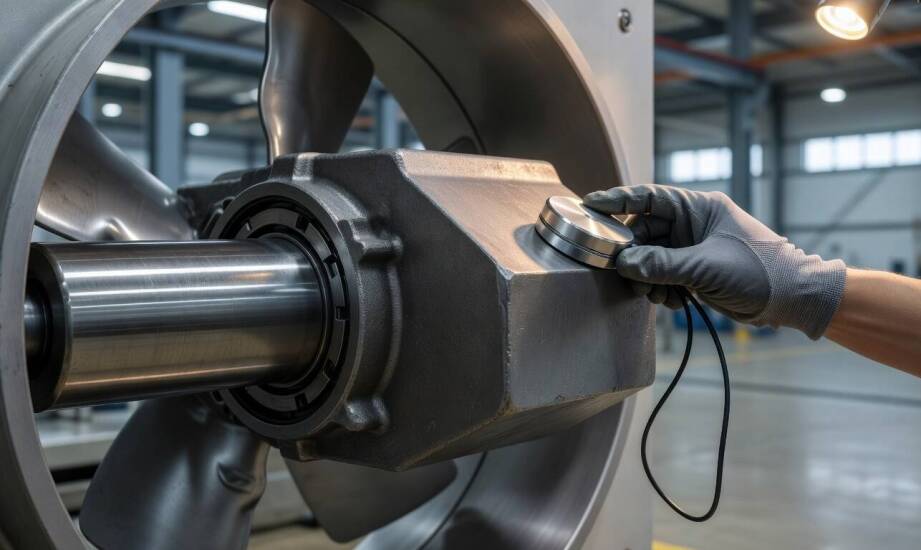

Kolejny etap prac obejmuje prawidłowe rozmieszczenie aparatury badawczej. Czujniki wibracji w postaci akcelerometrów przemysłowych montuje się na oprawach łożysk. Optymalne ustawienie zakłada kierunek radialny, dokładnie prostopadle do osi obrotu wirnika. Takie ułożenie gwarantuje precyzyjny pomiar drgań przenoszonych z wału na nieruchome elementy konstrukcji. Powierzchnia styku czujnika z oprawą musi być idealnie czysta i odpowiednio sztywna. Uzupełnieniem układu pomiarowego pozostaje optyczny znacznik fazy. Serwisanci naklejają taśmę odblaskową na wale lub obrzeżu pracującego wirnika. Współpracujący z nią tachometr laserowy odczytuje kolejne impulsy odbitego światła. Pozwala to wyznaczyć kąt fazowy wibracji względem zdefiniowanej pozycji odniesienia.

Procedura korekty masy i ocena skuteczności redukcji drgań

Najważniejszym etapem procedury diagnostycznej jest dobór oraz bezpieczna instalacja ciężarka próbnego. Jego fizyczna masa powinna wystarczyć do wywołania mierzalnej zmiany w charakterystyce pracy maszyny. Inżynierowie zakładają zmianę amplitudy drgań o co najmniej 30 procent oraz przesunięcie fazy o minimum 30 stopni. Reguła inżynieryjna wskazuje, że wartość ta odpowiada zazwyczaj 10 procentom masy wirnika podzielonym przez promień montażu. Aplikacja masy próbnej to standardowy krok, jaki wykorzystuje profesjonalne wyważanie wentylatorów realizowane w warunkach przemysłowych. Ciężarek mocuje się tymczasowo za pomocą specjalnych zacisków. Wyposażenie pomiarowe zbiera wtedy surowe dane o zachowaniu mechanizmu pod wpływem nowej siły odśrodkowej.

Oprogramowanie analityczne przelicza następnie parametry korekcji, co otwiera drogę do aplikacji docelowych mas wyrównoważających. Elementy te wymagają mocowania odpornego na potężne siły odśrodkowe oraz duże wahania temperatur otoczenia. W przemyśle ciężkim najczęściej praktykuje się spawanie obciążników bezpośrednio do tylnej tarczy wirnika. Alternatywnym rozwiązaniem pozostaje mocowanie śrubowe wykorzystujące przygotowane wcześniej otwory technologiczne. Spawanie zapewnia najwyższą trwałość w środowisku o podwyższonej temperaturze. Z kolei połączenia śrubowe znacznie ułatwiają serwisantom wprowadzanie późniejszych drobnych poprawek.

Ostatnia faza to pomiar sprawdzający, realizowany w identycznych warunkach jak testy początkowe. Zarejestrowaną amplitudę prędkości drgań maszyny porównuje się z rygorystycznymi wartościami granicznymi. Klasyfikacja stanu technicznego opiera się najczęściej na wytycznych międzynarodowej normy ISO 10816. Dla większości wentylatorów przemysłowych zaliczanych do klasy II i III strefa A lub B odpowiada wskaźnikom poniżej 1,8 do 2,8 mm/s RMS. Spadek poziomu wibracji do tego zakresu oznacza osiągnięcie zadowalającego stanu dynamicznego. Przekroczenie wyznaczonego progu wymusza na zespole powtórzenie obliczeń lub dokładną analizę współosiowości całego napędu.

Skrupulatne przygotowanie środowiska pracy warunkuje poprawność wszystkich zebranych pomiarów i obliczeń analitycznych. Dokładne oczyszczenie łopat wentylatora, usztywnienie elementów fundamentowych oraz rygorystyczne pozycjonowanie czujników pozwalają skutecznie zredukować źródła błędów instrumentalnych. Trwałe aplikowanie mas korekcyjnych chroni cały układ przed niebezpiecznym oderwaniem metalowych fragmentów podczas pracy przy maksymalnej prędkości obrotowej. Pomiary sprawdzające dostarczają inżynierom obiektywnych dowodów na skuteczność przeprowadzonej korekty. Oparcie diagnozy o wskaźniki z norm technicznych pozwala na bezpieczne przywrócenie urządzenia do pełnej wydajności produkcyjnej.
